OSI-TCP分层

1、ISO：国际标准化组织，是一个全球性的非政府组织。

2、OSI：开放原始码组织，是一个致力于推动开源软件发展的非盈利组织。

ISO 创建 OSI模型

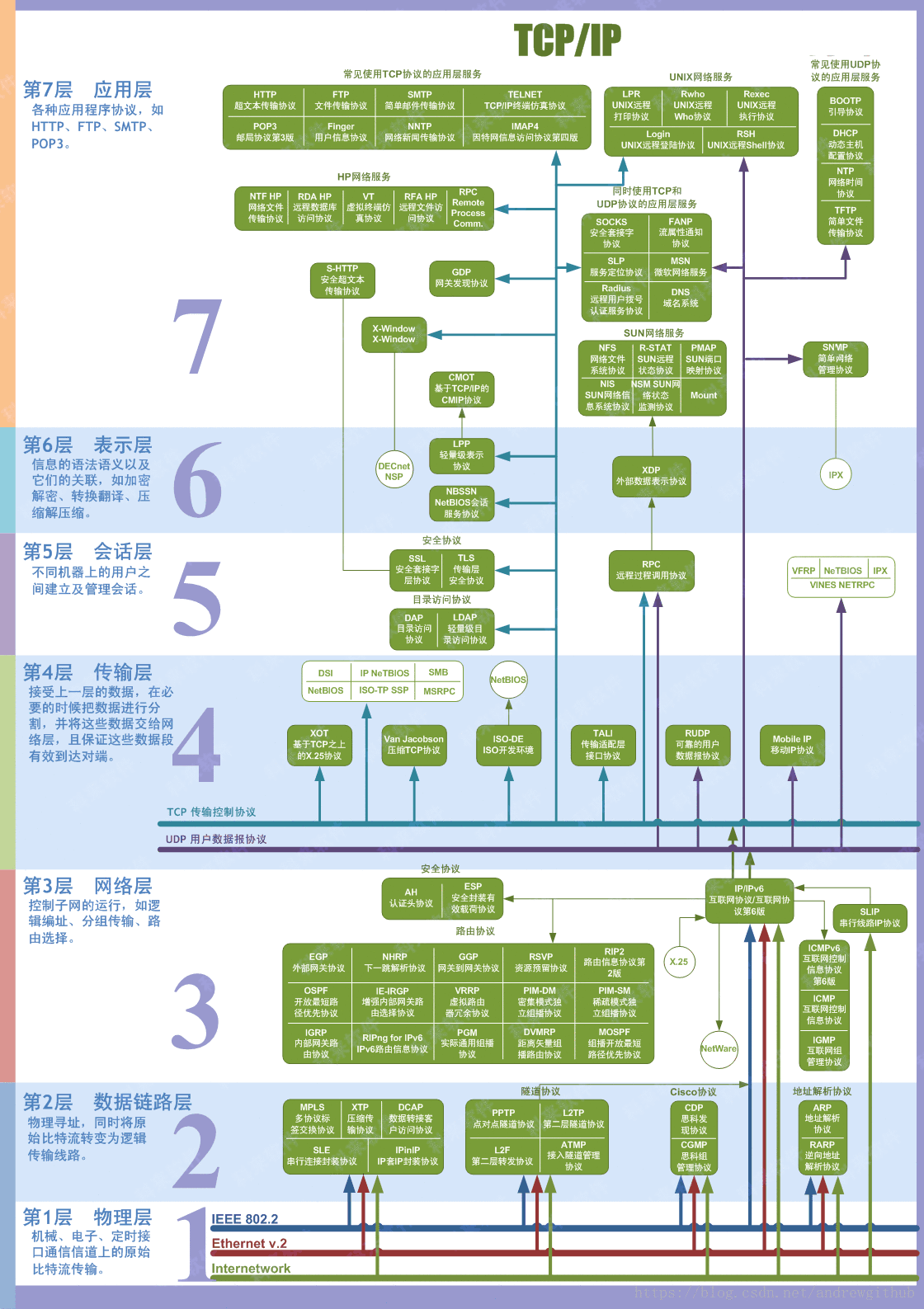

OSI参考模型

TCP/IP协议四层：应用层，传输层，网络互联层，网络接口层。

TCP/IP 和 ISO/OSI

　　ISO/OSI模型，即开放式通信系统互联参考模型（Open System Interconnection Reference Model），是国际标准化组织（ISO）提出的一个试图使各种计算机在世界范围内互连为网络的标准框架，简称OSI。
　　TCP/IP协议模型（Transmission Control Protocol/Internet Protocol），包含了一系列构成互联网基础的网络协议，是Internet的核心协议，通过20多年的发展已日渐成熟，并被广泛应用于局域网和广域网中，目前已成为事实上的国际标准。TCP/IP协议簇是一组不同层次上的多个协议的组合，通常被认为是一个四层协议系统，与OSI的七层模型相对应。

回到顶部

TCP/IP分层模型

应用层

　　应用层决定了向用户提供应用服务时通信的活动。|| 应用层负责处理特定的应用程序细节。

　　TCP/IP 协议族内预存了各类通用的应用服务。比如，FTP（File Transfer Protocol，文件传输协议）和 DNS（Domain Name System，域名系统）服务就是其中两类。 HTTP 协议也处于该层。

传输层

　　传输层对上层应用层，提供处于网络连接中的两台计算机之间的数据传输。

　　在传输层有两个性质不同的协议：TCP（Transmission Control Protocol，传输控制协议）和 UDP（User Data Protocol，用户数据报协议）。

　　主要为两台主机上的应用程序提供端到端的通信。在TCP/IP协议族中，有两个互不相同的传输协议：TCP（传输控制协议）和UDP（用户数据报协议）。

　TCP为两台主机提供高可靠性的数据通信。它所做的工作包括把应用程序交给它的数据分成合适的小块交给下面的网络层，确认接收到的分组，设置发送最后确认分组的超时时钟等。由于运输层提供了高可靠性的端到端的通信，因此应用层可以忽略所有这些细节。为了提供可靠的服务，TCP采用了超时重传、发送和接收端到端的确认分组等机制。

　　UDP则为应用层提供一种非常简单的服务。它只是把称作数据报的分组从一台主机发送到另一台主机，但并不保证该数据报能到达另一端。一个数据报是指从发送方传输到接收方的一个信息单元（例如，发送方指定的一定字节数的信息）。UDP协议任何必需的可靠性必须由应用层来提供。

网络层

　　网络层用来处理在网络上流动的数据包。数据包是网络传输的最小数据单位。该层规定了通过怎样的路径（所谓的传输路线）到达对方计算机，并把数据包传送给对方。

　　与对方计算机之间通过多台计算机或网络设备进行传输时，网络层所起的作用就是在众多的选项内选择一条传输路线。

　　也称作互联网层（在第一个图中为网际层），处理分组在网络中的活动，例如分组的选路。在TCP/IP协议族中，网络层协议包括IP协议（网际协议），ICMP协议（Internet互联网控制报文协议），以及IGMP协议（Internet组管理协议）。

　　IP是一种网络层协议，提供的是一种不可靠的服务，它只是尽可能快地把分组从源结点送到目的结点，但是并不提供任何可靠性保证。同时被TCP和UDP使用。TCP和UDP的每组数据都通过端系统和每个中间路由器中的IP层在互联网中进行传输。

　　ICMP是IP协议的附属协议。IP层用它来与其他主机或路由器交换错误报文和其他重要信息。

　　IGMP是Internet组管理协议。它用来把一个UDP数据报多播到多个主机。

链路层

　　用来处理连接网络的硬件部分。包括控制操作系统、硬件的设备驱动、NIC（Network Interface Card，网络适配器，即网卡），及光纤等物理可见部分（还包括连接器等一切传输媒介）。硬件上的范畴均在链路层的作用范围之内。

　　也称作数据链路层或网络接口层（在第一个图中为网络接口层和硬件层），通常包括操作系统中的设备驱动程序和计算机中对应的网络接口卡。它们一起处理与电缆（或其他任何传输媒介）的物理接口细节。ARP（地址解析协议）和RARP（逆地址解析协议）是某些网络接口（如以太网和令牌环网）使用的特殊协议，用来转换IP层和网络接口层使用的地址。

数据的封装与分用

　　当应用程序用TCP传送数据时，数据被送入协议栈中，然后逐个通过每一层直到被当作一串比特流送入网络。其中每一层对收到的数据都要增加一些首部信息（有时还要增加尾部信息），该过程如图所示。

　　TCP传给IP的数据单元称作TCP报文段或简称为TCP段（TCP segment）；UDP数据与TCP数据基本一致。唯一的不同是UDP传给IP的信息单元称作U D P数据报（UDP datagram），而且UDP的首部长为8字节。IP传给网络接口层的数据单元称作IP数据报(IP datagram)。通过以太网传输的比特流称作帧(Frame )。

　　当目的主机收到一个以太网数据帧时，数据就开始从协议栈中由底向上升，同时去掉各层协议加上的报文首部。每层协议盒都要去检查报文首部中的协议标识，以确定接收数据的上层协议。这个过程称作分用（Demultiplexing）。协议是通过目的端口号、源I P地址和源端口号进行解包的。

其他相关概念

端口号

　　服务器一般都是通过知名端口号来识别的。例如，对于每个TCP/IP实现来说，FTP服务器的TCP端口号都是21，每个Telnet服务器的TCP端口号都是23，每个TFTP (简单文件传送协议)服务器的UDP端口号都是69。任何TCP/IP实现所提供的服务都用知名的1～1023之间的端口号。这些知名端口号由Internet号分配机构（Internet Assigned Numbers Authority, IANA）来管理。知名端口号介于1～255之间；256～1023之间的端口号通常都是由Unix系统占用，以提供一些特定的Unix服务；1024~5000端口号用于客户端分配临时端口号；大于5000的端口号是为其他服务器预留的。

　　DNS 是计算机域名系统 (Domain Name System 或Domain Name Service) 的缩写，它是由解析器以及域名服务器组成的。域名服务器是指保存有该网络中所有主机的域名和对应IP地址，并具有将域名转换为IP地址功能的服务器。

TCP/IP 通信传输流

　　利用 TCP/IP 协议族进行网络通信时，会通过分层顺序与对方进行通信。发送端从应用层往下走，接收端则往应用层往上走。

　　我们用 HTTP 举例来说明，首先作为发送端的客户端在应用层（HTTP 协议）发出一个想看某个 Web 页面的 HTTP 请求。

　　接着，为了传输方便，在传输层（TCP 协议）把从应用层处收到的数据（HTTP 请求报文）进行分割，并在各个报文上打上标记序号及端口号后转发给网络层。

　　在网络层（IP 协议），增加作为通信目的地的 MAC 地址后转发给链路层。这样一来，发往网络的通信请求就准备齐全了。

　　接收端的服务器在链路层接收到数据，按序往上层发送，一直到应用层。当传输到应用层，才能算真正接收到由客户端发送过来的 HTTP 请求。

　　发送端在层与层之间传输数据时，每经过一层时必定会被打上一个该层所属的首部信息。反之，接收端在层与层传输数据时，每经过一层时会把对应的首部消去。

　　这种把数据信息包装起来的做法称为封装（encapsulate）。

负责传输的 IP 协议

　　按层次分，IP（Internet Protocol）网际协议位于网络层。Internet Protocol 这个名称可能听起来有点夸张，但事实正是如此，因为几乎所有使用网络的系统都会用到 IP 协议。TCP/IP 协议族中的 IP 指的就是网际协议，协议名称中占据了一半位置，其重要性可见一斑。可能有人会把“IP”和“IP 地址”搞混，“IP”其实是一种协议的名称。

　　IP 协议的作用是把各种数据包传送给对方。而要保证确实传送到对方那里，则需要满足各类条件。其中两个重要的条件是 IP 地址和 MAC 地址（Media Access Control Address）。

　　IP 地址指明了节点被分配到的地址，MAC 地址是指网卡所属的固定地址。IP 地址可以和 MAC 地址进行配对。IP 地址可变换，但 MAC 地址基本上不会更改。

　　使用 ARP 协议凭借 MAC 地址进行通信

　　IP 间的通信依赖 MAC 地址。在网络上，通信的双方在同一局域网（LAN）内的情况是很少的，通常是经过多台计算机和网络设备中转才能连接到对方。而在进行中转时，会利用下一站中转设备的 MAC 地址来搜索下一个中转目标。这时，会采用 ARP 协议（Address Resolution Protocol）。ARP 是一种用以解析地址的协议，根据通信方的 IP 地址就可以反查出对应的 MAC 地址。

物理层

设备：屏蔽双绞线，非屏蔽双绞线，集线器，转换器，中继器

走数字信号，也就是比特流。

数据链路层

网卡号就是mac地址，数据链路层对应接口部分。以太网地址就是MAC地址。有mac地址才可以上网。

设备：交换机，网卡，网桥。

mac地址是48位二进制。12个16进制数表示。前24位是标准组织IEEE制度，后24位厂家直接指定。

例：00-1C-25-91-65-48 或001c.2591.6548

网络层

为了更精准找到用户，需要为网络设备提供逻辑地址，所以需要ip地址。也叫因特网地址。ip地址最常用设备就是路由器。ip用算法编译，最快转发到达。实现一个一个结点最快到达。

传输层

负责建立端到端的连接，负责数据在端到端之前的传输。传输层通过端口号区分上层服务。

提供TCP和UDP

1. 对比

	UDP	TCP
是否连接	无连接	面向连接
是否可靠	不可靠传输，不使用流量控制和拥塞控制	可靠传输，使用流量控制和拥塞控制
连接对象个数	支持一对一，一对多，多对一和多对多交互通信	只能是一对一通信
传输方式	面向报文	面向字节流
首部开销	首部开销小，仅8字节	首部最小20字节，最大60字节
适用场景	适用于实时应用（IP电话、视频会议、直播等）域名DNS系统，视频流	适用于要求可靠传输的应用，例如文件传输，电子邮件，web浏览器

2. 总结

TCP向上层提供面向连接的可靠服务，UDP向上层提供无连接不可靠服务。
虽然 UDP 并没有 TCP 传输来的准确，但是也能在很多实时性要求高的地方有所作为
对数据准确性要求高，速度可以相对较慢的，可以选用TCP

二、UDP

UDP协议全称是用户数据报协议，在网络中它与TCP协议一样用于处理数据包，是一种无连接的协议。在OSI模型中，在第四层——传输层，处于IP协议的上一层。UDP有不提供数据包分组、组装和不能对数据包进行排序的缺点，也就是说，当报文发送之后，是无法得知其是否安全完整到达的。

它有以下几个特点：

1. 面向无连接

首先 UDP 是不需要和 TCP一样在发送数据前进行三次握手建立连接的，想发数据就可以开始发送了。并且也只是数据报文的搬运工，不会对数据报文进行任何拆分和拼接操作。

具体来说就是：

在发送端，应用层将数据传递给传输层的 UDP 协议，UDP 只会给数据增加一个 UDP 头标识下是 UDP 协议，然后就传递给网络层了
在接收端，网络层将数据传递给传输层，UDP 只去除 IP 报文头就传递给应用层，不会任何拼接操作

2. 有单播，多播，广播的功能

UDP 不止支持一对一的传输方式，同样支持一对多，多对多，多对一的方式，也就是说 UDP 提供了单播，多播，广播的功能。

3. UDP是面向报文的

发送方的UDP对应用程序交下来的报文，在添加首部后就向下交付IP层。UDP对应用层交下来的报文，既不合并，也不拆分，而是保留这些报文的边界。因此，应用程序必须选择合适大小的报文

4. 不可靠性

首先不可靠性体现在无连接上，通信都不需要建立连接，想发就发，这样的情况肯定不可靠。

并且收到什么数据就传递什么数据，并且也不会备份数据，发送数据也不会关心对方是否已经正确接收到数据了。

再者网络环境时好时坏，但是 UDP 因为没有拥塞控制，一直会以恒定的速度发送数据。即使网络条件不好，也不会对发送速率进行调整。这样实现的弊端就是在网络条件不好的情况下可能会导致丢包，但是优点也很明显，在某些实时性要求高的场景（比如电话会议）就需要使用 UDP 而不是 TCP。

从上面的动态图可以得知，UDP只会把想发的数据报文一股脑的丢给对方，并不在意数据有无安全完整到达。

5. 头部开销小，传输数据报文时是很高效的。

UDP 头部包含了以下几个数据：

两个十六位的端口号，分别为源端口（可选字段）和目标端口
整个数据报文的长度
整个数据报文的检验和（IPv4 可选字段），该字段用于发现头部信息和数据中的错误

因此 UDP 的头部开销小，只有八字节，相比 TCP 的至少二十字节要少得多，在传输数据报文时是很高效的

三、TCP

当一台计算机想要与另一台计算机通讯时，两台计算机之间的通信需要畅通且可靠，这样才能保证正确收发数据。例如，当你想查看网页或查看电子邮件时，希望完整且按顺序查看网页，而不丢失任何内容。当你下载文件时，希望获得的是完整的文件，而不仅仅是文件的一部分，因为如果数据丢失或乱序，都不是你希望得到的结果，于是就用到了TCP。

TCP协议全称是传输控制协议是一种面向连接的、可靠的、基于字节流的传输层通信协议，由 IETF 的RFC 793定义。TCP 是面向连接的、可靠的流协议。流就是指不间断的数据结构，你可以把它想象成排水管中的水流。

1. TCP连接过程

如下图所示，可以看到建立一个TCP连接的过程为（三次握手的过程）:

第一次握手

客户端向服务端发送连接请求报文段。该报文段中包含自身的数据通讯初始序号。请求发送后，客户端便进入 SYN-SENT 状态。

第二次握手

服务端收到连接请求报文段后，如果同意连接，则会发送一个应答，该应答中也会包含自身的数据通讯初始序号，发送完成后便进入 SYN-RECEIVED 状态。

第三次握手

当客户端收到连接同意的应答后，还要向服务端发送一个确认报文。客户端发完这个报文段后便进入 ESTABLISHED 状态，服务端收到这个应答后也进入 ESTABLISHED 状态，此时连接建立成功。

这里可能大家会有个疑惑：为什么 TCP 建立连接需要三次握手，而不是两次？这是因为这是为了防止出现失效的连接请求报文段被服务端接收的情况，从而产生错误。

2. TCP断开链接

TCP 是全双工的，在断开连接时两端都需要发送 FIN 和 ACK。

第一次握手

若客户端 A 认为数据发送完成，则它需要向服务端 B 发送连接释放请求。

第二次握手

B 收到连接释放请求后，会告诉应用层要释放 TCP 链接。然后会发送 ACK 包，并进入 CLOSE_WAIT 状态，此时表明 A 到 B 的连接已经释放，不再接收 A 发的数据了。但是因为 TCP 连接是双向的，所以 B 仍旧可以发送数据给 A。

第三次握手

B 如果此时还有没发完的数据会继续发送，完毕后会向 A 发送连接释放请求，然后 B 便进入 LAST-ACK 状态。

第四次握手

A 收到释放请求后，向 B 发送确认应答，此时 A 进入 TIME-WAIT 状态。该状态会持续 2MSL（最大段生存期，指报文段在网络中生存的时间，超时会被抛弃）时间，若该时间段内没有 B 的重发请求的话，就进入 CLOSED 状态。当 B 收到确认应答后，也便进入 CLOSED 状态。

3. TCP协议的特点

面向连接

面向连接，是指发送数据之前必须在两端建立连接。建立连接的方法是“三次握手”，这样能建立可靠的连接。建立连接，是为数据的可靠传输打下了基础。
仅支持单播传输

每条TCP传输连接只能有两个端点，只能进行点对点的数据传输，不支持多播和广播传输方式。

面向字节流

TCP不像UDP一样那样一个个报文独立地传输，而是在不保留报文边界的情况下以字节流方式进行传输。

可靠传输

对于可靠传输，判断丢包，误码靠的是TCP的段编号以及确认号。TCP为了保证报文传输的可靠，就给每个包一个序号，同时序号也保证了传送到接收端实体的包的按序接收。然后接收端实体对已成功收到的字节发回一个相应的确认(ACK)；如果发送端实体在合理的往返时延(RTT)内未收到确认，那么对应的数据（假设丢失了）将会被重传。
提供拥塞控制

当网络出现拥塞的时候，TCP能够减小向网络注入数据的速率和数量，缓解拥塞

TCP提供全双工通信

TCP允许通信双方的应用程序在任何时候都能发送数据，因为TCP连接的两端都设有缓存，用来临时存放双向通信的数据。当然，TCP可以立即发送一个数据段，也可以缓存一段时间以便一次发送更多的数据段（最大的数据段大小取决于MSS）

应用层

就是.exe文件

为应用软件提供接口，从而使得应用程序能够使用网络服务。例：http,ftp,telnet,dns,smtp…

每个应用程序都有端口号，http：80端口，ftp：21端口。dns：53端口。

| E | IP | UDP | APPLIACTION

| fram|packet|segment|payload
